型号：WN5006

适用于多功能、少量数据采集、短期数据存储，大量部署，高性价比，智能化应用场景

  品牌：OneIoTBox®万物物联

WN5003工业物联网智能盒子是一款采用高性价比工业级ARM架构处理器作为主控，采用嵌入式Linux作为操作系统，内置OneEngine®万物引擎系列嵌入式版智能软件的嵌入式工业计算机。它结合开放、先进的软硬件功能，支持多种物联网硬件接口，支持数百种仪表设备接入，支持工业、电力、环保等多种国标、行标平台通信规约，既可在工业物联网监控采集站和平台服务器之间作为通信枢纽，又可实现物联网数据采集监控、物联网数据处理与存储统计、人机图形界面显示操作等功能，同时也可以作为视频监控传输网关将摄像头监控画面传输至监控平台。

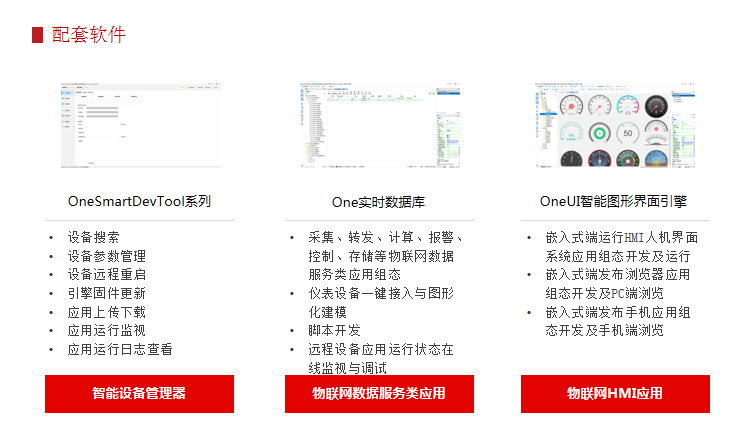

万软科技万物引擎系列智能设备是一种具备工业物联网智能应用、智能开发、智能维护的高可靠性、高稳定性工业设备。依托万物引擎系列软件强大和完善的开发管控工具链软件，其不仅支持工业物联网数据服务类应用快速组态开发，也支持图形化人机界面交互软件快速组态开发（嵌入式端HMI人机界面/浏览器应用/手机应用），具备一次开发（系统级组态与脚本开发）、二次开发（建模与图形组态开发）、三次开发（开发时配置）、四次开发（运行时配置）能力，支持本地/远程（云）端对智能设备进行监控管理和应用开发、发布、维护，支持本地/远程(云)端使用浏览器或者手机应用对设备进行参数配置和运行状态监控。其中，本地/远程(云)端浏览器和手机应用由设备配套OneEngine®万物引擎系列PC版开发工具软件组态开发，并通过OneSmartDevTool系列智能设备管理器软件将应用发布到智能设备端运行。

WN5003 采用高性价比工业级32位ARM（三星）处理器，支持64M DDR2内存，内置128M Nand Flash存储，并可通过TF卡扩展存储空间，支持6路RS485/2路RS232（复用）、1路以太网口、4G全网通无线通讯（可选）以及1路USB扩展口（可扩展WIFI和LoRa）。

WN5003 工业物联网智能盒子专为工业设计，稳定、可靠、性价比高。PCB 设计充分考虑了电磁兼容性，为保证产品能达到工业设备要求的稳定性，整板设计采用全工业布线，充分保证高速信号的完整性和抗干扰性能。采用高品质的 PCB 板材， 使其具备优越的稳定性。批量全自动化机器贴片生产，有效的保证了批量产品质量的一致性。

硬件特点

• WN5003 内部集成可靠的工业 4G 全网通模块，配合高效稳定的电源供应方案，为 4G 全网通模块长期挂网运行提供有效保障。同时机器内部也集成完善的异常恢复处理电路，可以有效解决用户在无人值守应用中需要实现的故障自恢复功能。

• 整机采用先进的工艺和高效率的电源解决方案，功耗优化后能有效减少发热，整机运行温度的下降，进一步提升长期不断电运行的可靠性和寿命，同时为全球节能环保，减少碳排放做出应有努力。

• WN5003 CPU 采用成熟的高性能工业处理器，内核为 ARM926EJ 核。PCB 设计充分考虑了电磁兼容性，为保证产品能达到工业设备需要的稳定性，整板设计采用全工业布线，充分保证高速信号的完整性。采用高品质的 PCB 板材，使其具备优越的稳定性。同时，批量全自动化机器贴片生产，有效的保证了批量产品质量的一致性。

• WN5003 支持超宽压交直流供电输入。电源输入电路采用独有的专用电路设计，能抵抗 GB/T 17626.5-2008 标准中最高等级 4 级(4KV)8/20uS 的雷击测试。 多重电源保护，抗静电、过流、防反接等保护能有效保证野外等恶劣环境下的可靠运行。

• 集成 1 个 100M/10M 高速自适应网卡，网卡采用双级防雷防静电保护，能抵抗 2KV 雷击。6 路RS485/2路RS232（复用） 电路采用全电气隔离设计，RS485 电路采用三级防雷防静电保护，支持 GB/T 17626.5-2008 标准中 10/700uS 测试的最高等级 4KV 防护。

• 集成先进的高安全性专用加密芯片，为用户的应用程序提供专业的加密绑定保护，使用户的开发成果能得到可靠防盗保护。每一个机器都有唯一不可篡改 ID 号，配合用户的应用程序进行多重加密绑定后，应用程序几乎不可能被盗。

• 稳定的硬件设计能保证系统长时间正常运行，支持纯硬件定时看门狗，适合无人值守7X24 小时运行的应用环境。

软件特点

• 工业级软件，先进的多层软件架构对系统底层与应用层进行运行时隔离，经过实践验证的底层引擎服务为应用的稳定运行保障护航，通过软硬件多重守护确保应用故障自恢复等

• 支持数300+种仪表设备接入，例如工业仪器、仪表、PLC控制器（施耐德、三菱、西门子等），电力仪表设备（DLT645/IEC101/103/104/CDT等）、环保仪器仪表等。并且通过万能驱动，可自由组态（配置）实现几乎任意设备接入。

• 支持工业Modbus/OPC,电力IEC101/103/104，环保平台HJ212-2017/SZY2016等传输规约，支持MQTT/HTTP（WebAPI）转发，支持关系数据库转储等

• 支持通过设备模型一键配置设备，提供各种设备模板，并提供设备建模方法培训指导服务

• 支持数据长期存储，可使用文件或者关系数据库方式存储大量历史记录，最长可存储长达十年历史记录

• 支持自动化条件控制与PID控制组态

• 支持脚本编程，由于万物引擎内置的所有功能服务与组件具备完整的可操控性，使用脚本编程可获取网关设备的完全访问能力，解锁设备深度开发与应用

• 支持本地/云端通过浏览器或者手机应用对网关设备进行配置和在线监控。其中，本地/云端浏览器应用或手机应用由设备配套万物引擎系列软件组态开发，并将应用服务部署、运行到智能设备端。

• 支持本地/远程(云)管理、开发、运维：提供设备配套管理软件、模板应用源码以及应用二次开发工具软件，支持本地/远程(云)对设备进行监视、管理、开发、维护、升级。




定制服务:万软科技提供工业物联网智能设备定制服务，可基于本公司系列硬件设备为基础定制软硬件功能，也可基于用户的入式Arm硬件产品定制软件功能。小型应用边沟通边成型(小时级)，中大型应用3到7天，产品稳定可靠!

设备使用:

1，针对固定种类设备接入，本公司免费为用户出厂设置好，用户开箱即可使用，或者只需要简单配置几个通信参数即可。

2，针对各种不同种类设备接入，可使用本智能设备配套PC版工具软件对不同接入设备采集数据建模(无需代码开发)，用户可自行掌握(在本公司示模板基础上照胡芦画瓢即可)，也可委托本公司协助适配各种设备。

3，针对设备开发商，提供全方位培训和指导，提供各种功能模块演示案例，用户只需要自行集成本公司提供的各种演示功能形成产品即可。
